Linkerd服务网格中的Ingress流量管理与服务限制

Ingress 流量

出于简单性和可组合性的原因，Linkerd 本身没有提供内置的 Ingress 控制器。Linkerd 旨在与许多现有的 Kubernetes Ingress 解决方案一起使用。

将 Linkerd 和您选择的入口解决方案结合起来需要两件事：

  1. 配置您的 Ingress 以支持 Linkerd。
  2. 网格化你的 Ingress 控制器，以便它们安装 Linkerd 代理。

对 Ingress 控制器进行网格化将允许 Linkerd 在流量进入集群时提供 L7 指标和 mTLS 等功能，Linkerd 支持与大部分 Ingress 控制器进行集成，包括：

  • Ambassador (aka Emissary)
  • Nginx (community version)
  • Nginx (F5 NGINX version)
  • Traefik
    • Traefik 1.x
    • Traefik 2.x
  • GCE
  • Gloo
  • Contour
  • Kong
  • Haproxy
  • EnRoute
  • ngrok

ingress-nginx

这里只演示如何开启 ingress-nginx 与 Linkerd 进行集成，不会深入使用。为 Pod 添加一个 linkerd.io/inject: enabled 注解，可以直接 kubectl edit 这个 Deployment。

1
2
3
4
# 对ingress-nginx进行注入
kubectl get deployments.apps -n ingress-nginx ingress-nginx-controller -o yaml|linkerd inject -|kubectl apply -f -
# 删除原有pods，进行更新
kubectl delete pods -n ingress-nginx ingress-nginx-controller-845c6674fc-dqlmd

这样 ingress 控制器也被加入到网格中去了，所以也具有了 Linkerd 网格的相关功能：

  • 为 Ingress 控制器提供黄金指标（每秒请求数等）。
  • Ingress 控制器 Pod 和网格应用 Pod 之间的流量是加密的（并相互验证）。
  • 可以看到 HTTP 流量
  • 当应用程序返回错误（如 5xx HTTP 状态代码）时，这将在 Linkerd UI 中看到，不仅是应用程序，还有 nginx ingress 控制器，因为它向客户端返回错误代码。

Traefik

这里以集群中使用的 traefik 为例来说明如何将其与 Linkerd 进行集成使用。

1
2
3
4
# 对 traefik 进行注入
kubectl get deployments.apps -n traefik traefik-v2 -o yaml|linkerd inject --ingress -|kubectl apply -f -
# 删除原有pods，进行更新
kubectl delete pods -n traefik traefik-v2-55755bbc8b-nbwx8

这里需要注意如果还是使用ingress-nginx这种注入方式是不行的，需要为 Pod 添加一个 linkerd.io/inject: ingress 注解，可以直接 kubectl edit 这个 Deployment。

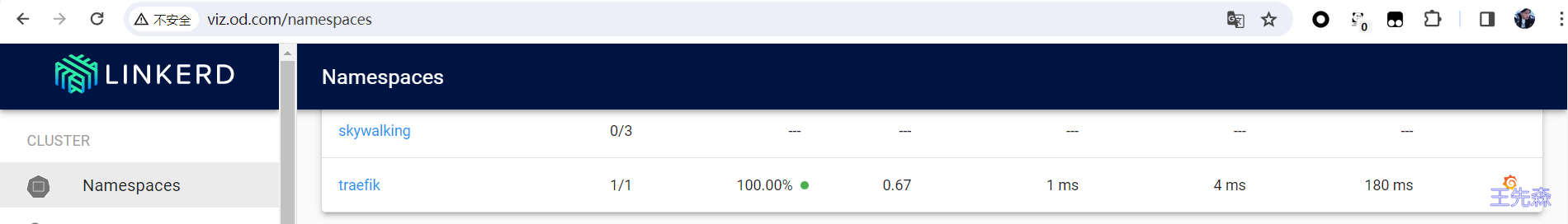

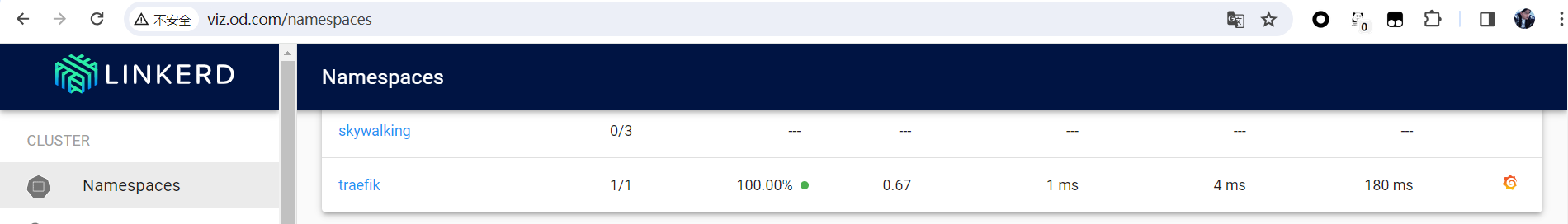

在 Linkerd Dashboard 中也可以看到对应的指标数据了。

traefik

接下来我们为 Emojivoto 应用添加一个对应的 Ingress 资源对象来对外暴露服务。

vim nginx-emoji.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# vim nginx-emoji.yaml
# apiVersion: networking.k8s.io/v1beta1 # for k8s < v1.19
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: emojivoto-web-ingress
  namespace: emojivoto
  annotations:
    nginx.ingress.kubernetes.io/service-upstream: "true"
spec:
  ingressClassName: nginx
  defaultBackend:
    service:
      name: web-svc
      port:
        number: 80

vim traefik-emoji.yaml

Traefik 将添加一个l5d-dst-override标头来指示 Linkerd 请求的目标服务。您需要包含 Kubernetes 服务 FQDN ( web-svc.emojivoto.svc.cluster.local)和目标端口 servicePort。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# vim traefik-emoji.yaml
---
apiVersion: traefik.containo.us/v1alpha1
kind: Middleware
metadata:
  name: emoji-middleware
  namespace: emojivoto
spec:
  headers:
    customRequestHeaders:
      l5d-dst-override: "web-svc.emojivoto.svc.cluster.local:80"
---
apiVersion: traefik.containo.us/v1alpha1
kind: IngressRoute
metadata:
  name: emojivoto-web
  namespace: emojivoto
spec:
  entryPoints:
  - web
  routes:
  - match: Host(`emoji.od.com`) && PathPrefix(`/`)
    kind: Rule
    middlewares:
    - name: emoji-middleware
    priority: 1000
    services:
    - name: web-svc
      port: 80

限制对服务的访问

Linkerd policy 资源用于配置和管理服务间通信的安全策略，例如访问控制规则、流量控制以及故障恢复机制。同样我们还是使用 Emojivoto 应用来展示如何限制对 Voting 微服务的访问，使其只能从 Web 服务中调用。

首先为 Voting 服务创建一个 Server 资源，Server 是 Linkerd 的另外一个 CRD 自定义资源，它用于描述工作负载的特定端口。一旦 Server 资源被创建，只有被授权的客户端才能访问它。

创建一个如下所示的资源对象：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# voting-server.yaml
apiVersion: policy.linkerd.io/v1beta1
kind: Server
metadata:
  name: voting-grpc
  namespace: emojivoto
  labels:
    app: voting-svc
spec:
  podSelector:
    matchLabels:
      app: voting-svc
  port: grpc
  proxyProtocol: gRPC

直接应用上面的资源对象即可：

1
2
3
4
5
$ kubectl apply -f voting-server.yaml
server.policy.linkerd.io/voting-grpc created
$ kubectl get server -n emojivoto
NAME          PORT   PROTOCOL
voting-grpc   grpc   gRPC

我们可以看到该 Server 使用了一个 podSelector 属性来选择它所描述的 Voting 服务的 Pod，它还指定了它适用的命名端口 (grpc)，最后指定在此端口上提供服务的协议为 gRPC， 这可确保代理正确处理流量并允许它跳过协议检测。

现在没有客户端被授权访问此服务，正常会看到成功率有所下降， 因为从 Web 服务到 Voting 的请求开始被拒绝，也可以直接查看 Web 服务的 Pod 日志来验证：

1
2
3
$ kubectl logs -f -n emojivoto web-847cbcb586-rmbqw web-svc
2024/04/07 03:39:34 Error serving request [&{GET /api/vote?choice=:no_good_woman: HTTP/1.1 1 1 map[Accept-Encoding:[gzip] L5d-Client-Id:[default.emojivoto.serviceaccount.identity.linkerd.cluster.local] User-Agent:[Go-http-client/1.1] X-B3-Sampled:[1] X-B3-Spanid:[96aa6e062884fbc5] X-B3-Traceid:[5931344404b4e421d63db0d66b71c963]] {} <nil> 0 [] false web-apex.emojivoto:80 map[choice:[:no_good_woman:]] map[] <nil> map[] 172.17.130.21:48618 /api/vote?choice=:no_good_woman: <nil> <nil> <nil> 0xc000207530}]: rpc error: code = PermissionDenied desc = client 172.17.130.21:39266: server: 172.17.120.12:8080: unauthorized request on route
# ......

我们可以使用 linkerd viz authz 命令查看进入 Voting 服务的请求的授权状态：

1
2
3
4
5
$ linkerd viz authz -n emojivoto deploy/voting
ROUTE    SERVER                       AUTHORIZATION                UNAUTHORIZED  SUCCESS     RPS  LATENCY_P50  LATENCY_P95  LATENCY_P99
default  default:all-unauthenticated  default/all-unauthenticated        0.0rps  100.00%  0.0rps          1ms          1ms          1ms
probe    default:all-unauthenticated  default/probe                      0.0rps  100.00%  0.2rps          1ms          1ms          1ms
default  voting-grpc                                                     1.0rps    0.00%  0.0rps          0ms          0ms          0ms

可以看到所有传入的请求当前都处于未经授权状态。

接下来我们需要为客户端来授予访问该 Server 的权限，这里需要使用到另外一个 CRD 对象 ServerAuthorization，创建该对象来授予 Web 服务访问我们上面创建的 Voting Server 的权限，对应的资源清单文件如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# voting-server-auth.yaml
apiVersion: policy.linkerd.io/v1beta1
kind: ServerAuthorization
metadata:
  name: voting-grpc
  namespace: emojivoto
spec:
  server:
    name: voting-grpc # 关联 Server 对象
  # The voting service only allows requests from the web service.
  client:
    meshTLS:
      serviceAccounts:
        - name: web
        - name: web-2

上面对象中通过 spec.server.name 来关联上面的 Server 对象，由于 meshTLS 使用 ServiceAccounts 作为身份基础，因此我们的授权也将基于 ServiceAccounts，所以通过 spec.client.meshTLS.serviceAccounts 来指定允许从哪些服务来访问 Voting 服务。

同样直接应用该资源清单即可：

1
2
3
4
5
$ kubectl apply -f voting-server-auth.yaml
serverauthorization.policy.linkerd.io/voting-grpc created
$ kubectl get serverauthorization -n emojivoto
NAME          SERVER
voting-grpc   voting-grpc

有了这个对象后，我们现在可以看到所有对 Voting 服务的请求都是由 voting-grpc 这个 ServerAuthorization 授权的。请注意，由于 linkerd viz auth 命令在一个时间窗口内查询，所以可能会看到一些未授权(UNAUTHORIZED)的请求在短时间内显示。

1
2
3
4
5
6
$ linkerd viz authz -n emojivoto deploy/voting
ROUTE    SERVER                       AUTHORIZATION                    UNAUTHORIZED  SUCCESS     RPS  LATENCY_P50  LATENCY_P95  LATENCY_P99
default  default:all-unauthenticated  default/all-unauthenticated            0.0rps  100.00%  0.0rps          1ms          1ms          1ms
probe    default:all-unauthenticated  default/probe                          0.0rps  100.00%  0.2rps          1ms          1ms          1ms
default  voting-grpc                                                         0.5rps    0.00%  0.0rps          0ms          0ms          0ms
default  voting-grpc                  serverauthorization/voting-grpc        0.0rps   92.86%  0.5rps          1ms          1ms          1ms

我们还可以通过创建一个 gRPC 客户端 Pod 来尝试从中访问 Voting 服务测试来自其他 Pod 的请求是否会被拒绝：

1
2
3
4
$ kubectl run grpcurl --rm -it --image=networld/grpcurl --restart=Never --command -- ./grpcurl -plaintext voting-svc.emojivoto:8080 emojivoto.v1.VotingService/VoteDog
Error invoking method "emojivoto.v1.VotingService/VoteDog": failed to query for service descriptor "emojivoto.v1.VotingService": rpc error: code = PermissionDenied desc =
pod "grpcurl" deleted
pod default/grpcurl terminated (Error)

由于该 client 未经授权，所以该请求将被拒绝并显示 PermissionDenied 错误。

我们可以根据需要创建任意数量的 ServerAuthorization 资源来授权许多不同的客户端，还可以指定是授权未经身份验证（即 unmeshed）的客户端、任何经过身份验证的客户端，还是仅授权具有特定身份的经过身份验证的客户端。

此外我们还可以为整个集群设置一个默认策略，该策略将应用于所有未定义 Server 资源的。Linkerd 在决定是否允许请求时会使用以下逻辑：

  • 如果有一个 Server 资源并且客户端为其匹配一个 ServerAuthorization 资源，则为 ALLOW
  • 如果有一个 Server 资源，但客户端不匹配它的任何 ServerAuthorizations，则为 DENY
  • 如果端口没有 Server 资源，则使用默认策略

比如我们可以使用 linkerd upgrade 命令将默认策略设置为 deny：

1
$ linkerd upgrade --set policyController.defaultAllowPolicy=deny | kubectl apply -f -

另外我们也可以通过设置 config.linkerd.io/default-inbound-policy 注解，可以在单个工作负载或命名空间上设置默认策略。

意思就是除非通过创建 Server 和 ServerAuthorization 对象明确授权，否则所有请求都将被拒绝，这样的话对于 liveness 和 readiness 探针需要明确授权，否则 Kubernetes 将无法将 Pod 识别为 live 或 ready 状态，并将重新启动它们。我们可以创建如下所示的策略对象，来允许所有客户端访问 Linkerd admin 端口，以便 Kubernetes 可以执行 liveness 和 readiness 检查：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
$ cat << EOF | kubectl apply -f -
---
# Server "admin": matches the admin port for every pod in this namespace
apiVersion: policy.linkerd.io/v1beta1
kind: Server
metadata:
  namespace: emojivoto
  name: admin
spec:
  port: linkerd-admin
  podSelector:
    matchLabels: {} # every pod
  proxyProtocol: HTTP/1
---
# ServerAuthorization "admin-everyone": allows unauthenticated access to the
# "admin" Server, so that Kubernetes health checks can get through.
apiVersion: policy.linkerd.io/v1beta1
kind: ServerAuthorization
metadata:
  namespace: emojivoto
  name: admin-everyone
spec:
  server:
    name: admin
  client:
    unauthenticated: true

如果你知道 Kubelet（执行健康检查）的 IP 地址或范围， 也可以进一步将 ServerAuthorization 限制为这些 IP 地址或范围，比如如果你知道 Kubelet 在 10.1.1.100 上运行，那么你的 ServerAuthorization 可以改为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# ServerAuthorization "admin-kublet": allows unauthenticated access to the
# "admin" Server from the kubelet, so that Kubernetes health checks can get through.
apiVersion: policy.linkerd.io/v1beta1
kind: ServerAuthorization
metadata:
  namespace: emojivoto
  name: admin-kubelet
spec:
  server:
    name: admin
  client:
    networks:
      - cidr: 10.1.1.100/32
    unauthenticated: true

另外有一个值得注意的是在我们创建 Server 资源之后，但在创建 ServerAuthorization 之前有一段时间，所有请求都被拒绝。为了避免在实时系统中出现这种情况，我们建议你在部署服务之前创建 policy 资源，或者在创建 Server 之前创建 ServiceAuthorizations，以便立即授权客户端。
