Istio流量管理快速入门

Istio使用场景

在业务更新迭代快速发展时代，更新版本只靠Kubernetes实现简单的更新发布是不行的，如果想要实现对业务流量访问限制还需要借用Istio的能力，比如升级到v2版本，将v2版本接入流量占比要到10%，Kubernetes是无法实现。下面就是整个实现过程。

快速入门

环境准备

主机名IP角色
k8s-mastereth0:10.1.1.100、docker：172.17.100.0/24K8S-master
k8s-node1eth0:10.1.1.120、docker：172.17.120.0/24K8S-node
k8s-node2eth0:10.1.1.130、docker：172.17.130.0/24K8S-node

场景一

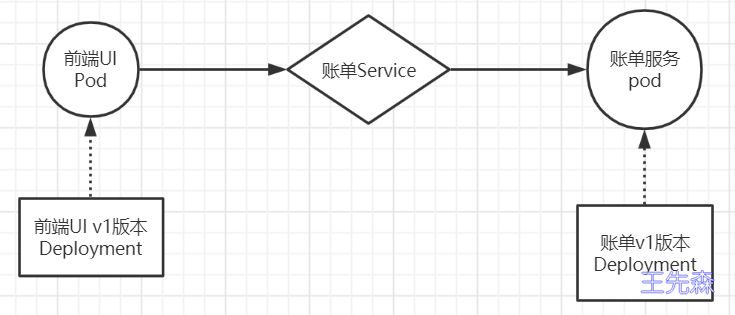

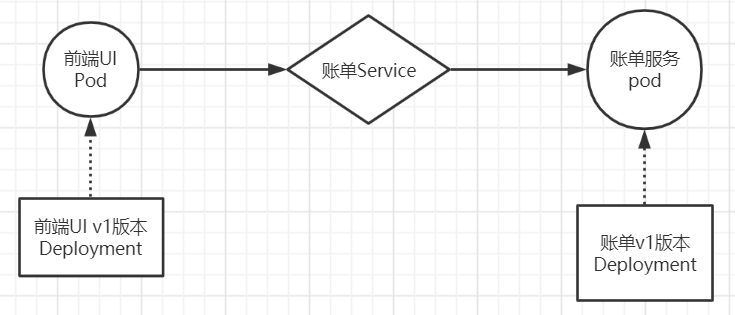

模型图

创建资源配置清单

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
cat > front-tomcat-dpl-v1.yaml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: front-tomcat
    version: v1
  name: front-tomcat-v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: front-tomcat
      version: v1
  template:
    metadata:
      labels:
        app: front-tomcat
        version: v1
    spec:
      containers:
      - image: tomcat:9.0-jdk11
        name: front-tomcat
        command: ["/bin/sh", "-c", "echo '你好, 这是（王先森）账单v1服务中心'>/usr/share/nginx/html/index.html;nginx -g 'daemon off;'"]
EOF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
cat > bill-service-dpl-v1.yaml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    service: bill-service
    version: v1
  name: bill-service-v1
spec:
  replicas: 1
  selector:
    matchLabels:
      service: bill-service
      version: v1
  template:
    metadata:
      labels:
        service: bill-service
        version: v1
    spec:
      containers:
      - image: nginx:alpine
        name: bill-service
        command: ["/bin/sh", "-c", "echo '你好, 这是（王先森）账单v1服务中心'>/usr/share/nginx/html/index.html;nginx -g 'daemon off;'"]
EOF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
cat > bill-service-svc.yaml <<EOF
apiVersion: v1
kind: Service
metadata:
  labels:
    service: bill-service
  name: bill-service
spec:
  ports:
  - name: http
    port: 9999
    protocol: TCP
    targetPort: 80
  selector:
    service: bill-service
  type: ClusterIP
EOF

应用资源配置清单

1
2
3
4
5
6
$ kubectl apply -f front-tomcat-dpl-v1.yaml
$ kubectl apply -f bill-service-dpl-v1.yaml
$ kubectl apply -f bill-service-svc.yaml

$ kubectl exec front-tomcat-v1-548b46d488-r7wv8 -- curl -s bill-service:9999
你好, 这是（王先森）账单v1服务中心

场景二

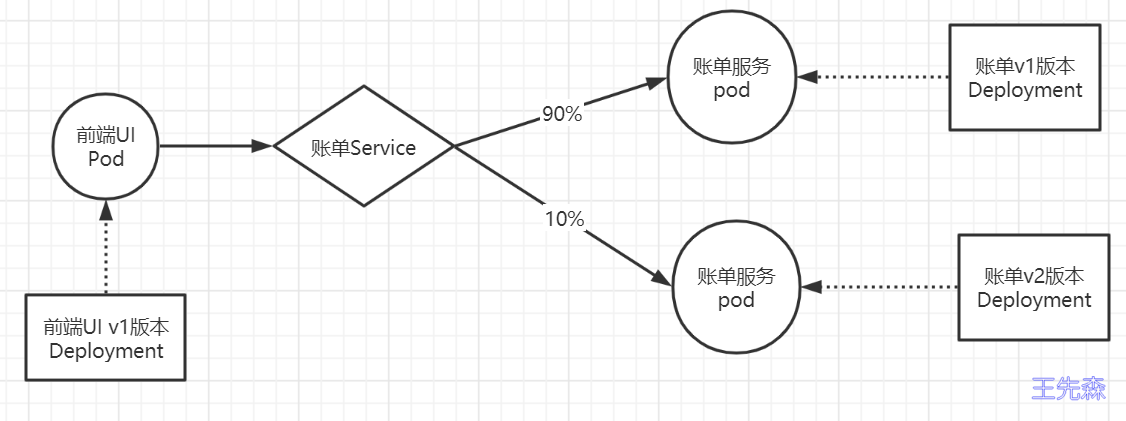

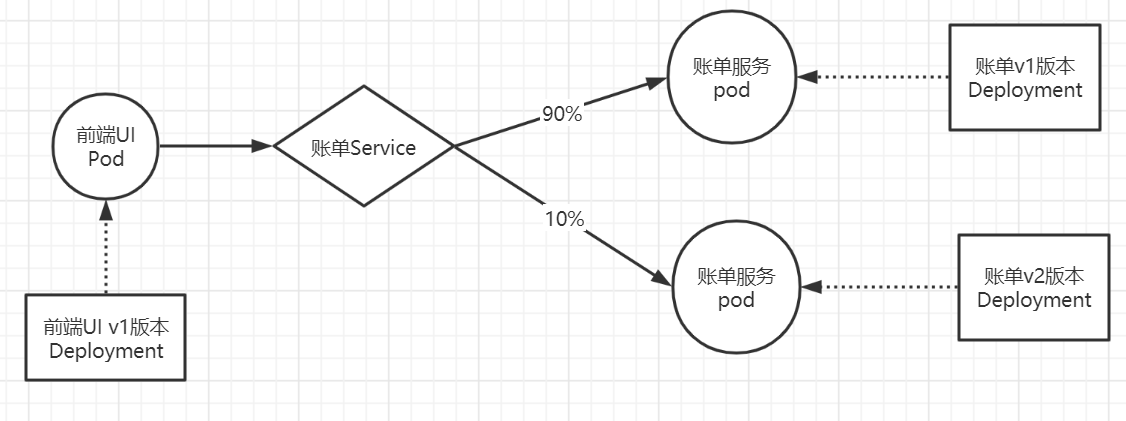

后台账单服务更新v2版本，前期规划90%的流量访问v1版本，接入10%的流量到v2版本

模型图

创建资源配置清单

新增bill-service-dpl-v2.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
cat > bill-service-dpl-v2.yaml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    service: bill-service
    version: v2
  name: bill-service-v2
spec:
  replicas: 1
  selector:
    matchLabels:
      service: bill-service
      version: v2
  template:
    metadata:
      labels:
        service: bill-service
        version: v2
    spec:
      containers:
      - image: nginx:alpine
        name: bill-service
        command: ["/bin/sh", "-c", "echo '你好, 这是（王先森）账单v2服务中心'>/usr/share/nginx/html/index.html;nginx -g 'daemon off;'"]
EOF

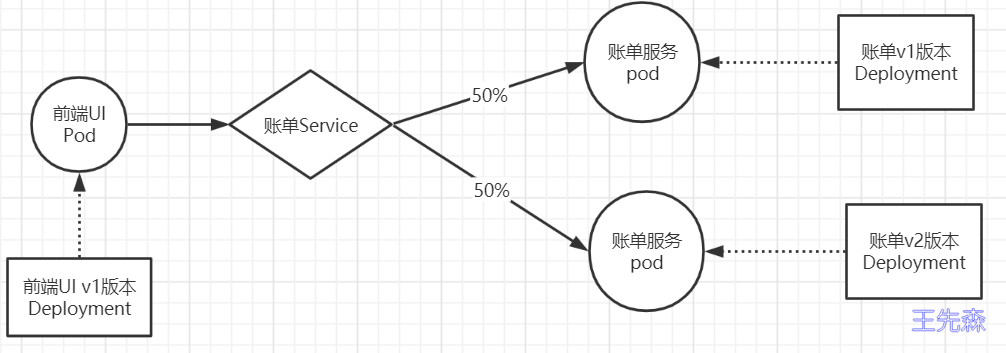

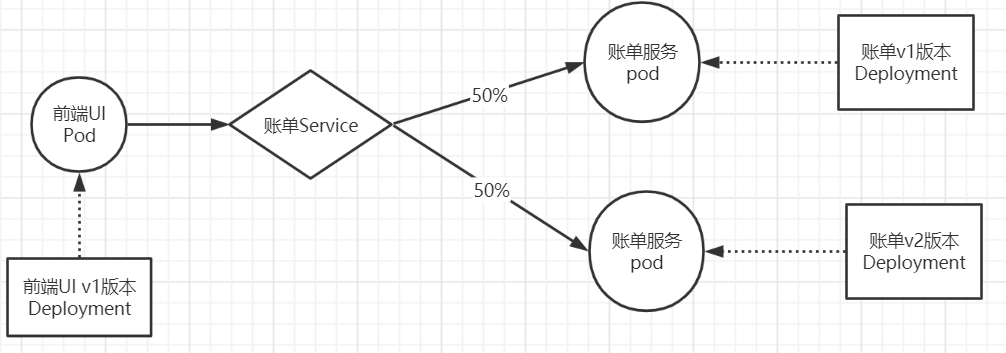

此时，访问规则会按照v1和v2的pod各50%的流量分配。

1
2
3
4
5
6
$ kubectl apply -f bill-service-dpl-v2.yaml
$ kubectl exec front-tomcat-v1-5fdcb465f6-2j86p -- curl -s bill-service:9999
你好, 这是（王先森）账单v2服务中心
你好, 这是（王先森）账单v2服务中心
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v1服务中心

K8S默认流量调度机制

集群流量调度规则详解

我们都知道默认访问规则会按照v1和v2的pod各50%的流量分配，那k8s默认的调度机制是怎么实现的呢，现在从网络层面解释下。

curl bill-service:9999相当于请求k8s中SVCip:9999–>查找本地路由通过route -n没有符合进入0.0.0.0转到172.7.100.1网桥到10.1.1.100宿主机上面，然后宿主机看kube-proxy组件通过iptables-save | grep svcip找到链路–>iptables-save | grep 链路–>就可以找到对应pod两个地址的random各自50%的规则。

流量分析详细过程

  1. 执行curl -s bill-service:9999操作时，因为容器内默认dns解析，实际上是在curl后端服务svc地址。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    [root@k8s-master1 bill]# kubectl exec -ti bill-service-v1-59b4f4ccc7-qvhw6 -c bill-server -- sh
    / # nslookup bill-service
    Server:         192.168.0.2
    Address:        192.168.0.2:53

    Name:   bill-service.default.svc.cluster.local
    Address: 192.168.18.251
    [root@k8s-master1 bill]# kubectl get svc
    NAME           TYPE        CLUSTER-IP        EXTERNAL-IP   PORT(S)    AGE
    bill-service   ClusterIP   192.168.18.251    <none>        9999/TCP   2d23h
    kubernetes     ClusterIP   192.168.0.1       <none>        443/TCP    217d

  2. 通过默认路由(0.0.0.0)规则转到172.17.100.1网桥

    1
    2
    3
    4
    5
    6
    7
    8
    [root@k8s-master1 bill]# kubectl exec -ti bill-service-v1-59b4f4ccc7-qvhw6 -c bill-server -- sh
    / # route
    Kernel IP routing table
    Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
    default         172.7.100.1     0.0.0.0         UG    0      0        0 eth0
    172.7.100.0     *               255.255.255.0   U     0      0        0 eth0

    # 没有找到192.168.18.251 规则，就通过默认路由(0.0.0.0)转到172.17.100.1的网关上。

  3. 宿主机并没有维护规则，流量而是跳转到iptables查看规则

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    [root@k8s-master1 bill]# route -n
    Kernel IP routing table
    Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
    0.0.0.0         10.1.1.2        0.0.0.0         UG    0      0        0 eth0
    10.1.1.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
    169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth0
    172.7.100.0     0.0.0.0         255.255.255.0   U     0      0        0 docker0
    172.7.120.0     10.1.1.120      255.255.255.0   UG    0      0        0 eth0
    172.7.130.0     10.1.1.130      255.255.255.0   UG    0      0        0 eth0
    # 实际上宿主机部署kube-proxy组件，kube-proxy维护了iptables规则，流量虽然没有直接的宿主机route规则，但是流量访问时已经被iptables拦截，我们看下iptable有没有配置相关规则

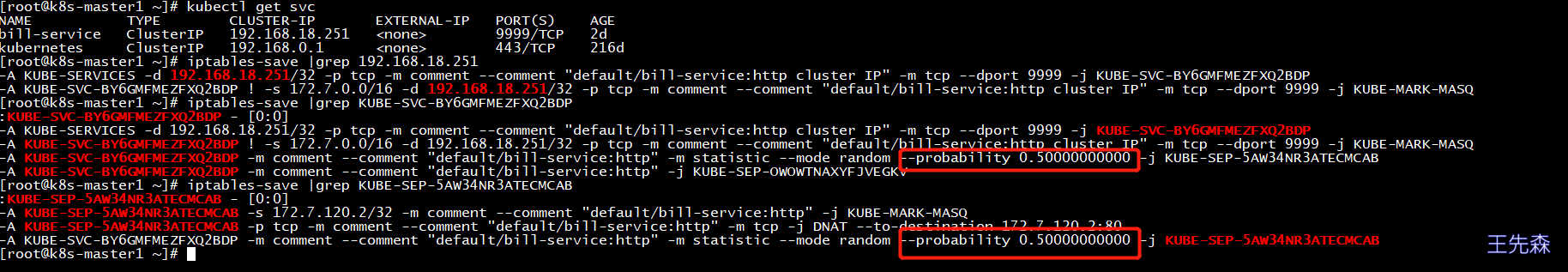

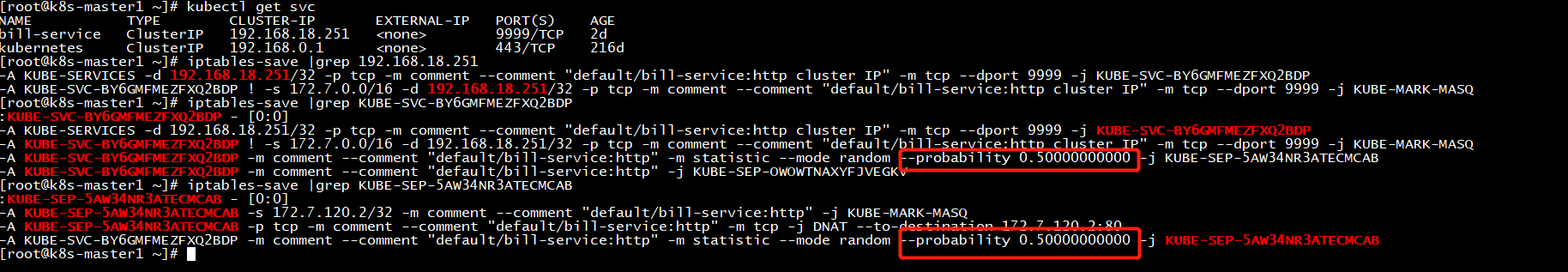

    [root@k8s-master1 bill]# iptables-save | grep  192.168.18.251
    -A KUBE-SERVICES -d 192.168.18.251/32 -p tcp -m comment --comment "default/bill-service:http cluster IP" -m tcp --dport 9999 -j KUBE-SVC-BY6GMFMEZFXQ2BDP
    -A KUBE-SVC-BY6GMFMEZFXQ2BDP ! -s 172.7.0.0/16 -d 192.168.18.251/32 -p tcp -m comment --comment "default/bill-service:http cluster IP" -m tcp --dport 9999 -j KUBE-MARK-MASQ

Istio注入资源配置清单

Istio注入方法1

1
2
3
4
5
6
7
istioctl kube-inject -f bill-service-dpl-v1.yaml|kubectl apply -f -
istioctl kube-inject -f bill-service-dpl-v2.yaml|kubectl apply -f -
istioctl kube-inject -f front-tomcat-dpl-v1.yaml|kubectl apply -f -
# 或
kuubectl apply -f <(istioctl kube-inject -f bill-service-dpl-v1.yaml)
kuubectl apply -f <(istioctl kube-inject -f bill-service-dpl-v2.yaml)
kuubectl apply -f <(istioctl kube-inject -f front-tomcat-dpl-v1.yaml)

Istio注入方法2

通过向名称空间加入自动注入标签

1
kubectl label namespace bookinfo istio-injection=enabled

创建流量调度资源配置清单

若想实现上述需求，需要解决如下两个问题：

  • 让访问账单服务的流量按照我们期望的比例，其实是一条路由规则，如何定义这个规则
  • 如何区分两个版本的服务

这里需要创建两个新的资源类型：VirtualService和DestinationRule

VirtualService是一个虚拟的service，描述的是满足什么条件的流量被那个后端处理。类似于根据路径去匹配方法，是更开放的match条件。

DestinationRule描述的是这个请求到达某个后端后怎么去处理，是方法内的处理逻辑。
所以负载均衡和熔断策略是定义在DestinationRule中的，还可以配置连接池大小、异常实例驱逐规则等功能。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
cat > bill-service-destnation-rule.yaml <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: dest-bill-service
spec:
  host: bill-service # 标识规则的适用对象，取值是Service资源名称，可以是网格内或以serviceEntry方式注册的网格外的服务
  subsets:   # 定义的服务子集，经常用来定义一个服务版本。
  - name: v1
    labels:      # 标签选择器
      version: v1
  - name: v2
    labels:
      version: v2
EOF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
cat > bill-service-virtualservice.yaml <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: vs-bill-service
spec:
  hosts: # 列出VirtualService的hosts，可以是IP、DNS名称、FQDN或*
  - bill-service
  http: # 指定符合规则的流量到那些Destination，支持HTTP/1.1、HTTP2，及gRPC等协议
  - name: bill-service-route
    route:
    - destination: # 满足条件会把流量打入具体的Destination
        host: bill-service
        subset: v1      # 选择服务版本
      weight: 90        # 权重
    - destination:
        host: bill-service
        subset: v2
      weight: 10
EOF

使用client验证流量分配是否生效。

1
2
3
4
5
6
7
8
9
10
11
$ kubectl apply -f bill-service-virtualservice.yaml
$ kubectl apply -f bill-service-destnation-rule.yaml
$ kubectl exec front-tomcat-v1-598964b695-868vf -c front-tomcat -- curl -s bill-service:9999
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v2服务中心
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v1服务中心
你好, 这是（王先森）账单v1服务中心

这里就会发现规划90%的流量访问v1版本、接入10%的流量到v2版本，就已经实现了。

Istio注入报错

1
2
[root@k8s-master1 ~]# istioctl version
2023-02-23T07:44:24.585408Z     error   klog    an error occurred forwarding 42999 -> 15014: error forwarding port 15014 to pod b56d93be9c44a8f9e668503d735bed98386b5bda9fdadc761b814b0582ef6e14, uid : unable to do port forwarding: socat not found

需要安装socat：yum -y install socat
