Zabbix联动Grafana图像展示

Grafana介绍

Grafana是一个跨平台的开源的度量分析和可视化工具，可以通过将采集的数据查询然后可视化的展示，并及时通知。它主要有以下六大特点：

  1. 展示方式：快速灵活的客户端图表，面板插件有许多不同方式的可视化指标和日志，官方库中具有丰富的仪表盘插件，比如热图、折线图、图表等多种展示方式；
  2. 数据源：Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch和KairosDB等；
  3. 通知提醒：以可视方式定义最重要指标的警报规则，Grafana将不断计算并发送通知，在数据达到阈值时通过Slack、PagerDuty等获得通知；
  4. 混合展示：在同一图表中混合使用不同的数据源，可以基于每个查询指定数据源，甚至自定义数据源；
  5. 注释：使用来自不同数据源的丰富事件注释图表，将鼠标悬停在事件上会显示完整的事件元数据和标记；
  6. 过滤器：Ad-hoc过滤器允许动态创建新的键/值过滤器，这些过滤器会自动应用于使用该数据源的所有查询。

下载并安装

官网下载地址：Grafana

安装指南：Grafana安装指南

环境准备

准备的下载地址：Grafana7.3.3

1
2
3
4
[root@zabbix ~]# cat /etc/redhat-release
CentOS Linux release 7.6.1810 (Core)
[root@zabbix ~]# uname -a
Linux zabbix 3.10.0-957.el7.x86_64 #1 SMP Thu Nov 8 23:39:32 UTC 2018 x86_64 x86_64 x86_64 GNU/Linux

安装

1
2
3
4
5
6
7
8
yum localinstall grafana-7.3.3-1.x86_64.rpm  -y

systemctl start grafana-server.service
systemctl enable grafana-server.service

[root@zabbix ~]# lsof -i:3000
COMMAND     PID    USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
grafana-s 63834 grafana    8u  IPv6 307645      0t0  TCP *:hbci (LISTEN)

登录

打开浏览器，输入IP+端口，3000为Grafana的默认侦听端口。

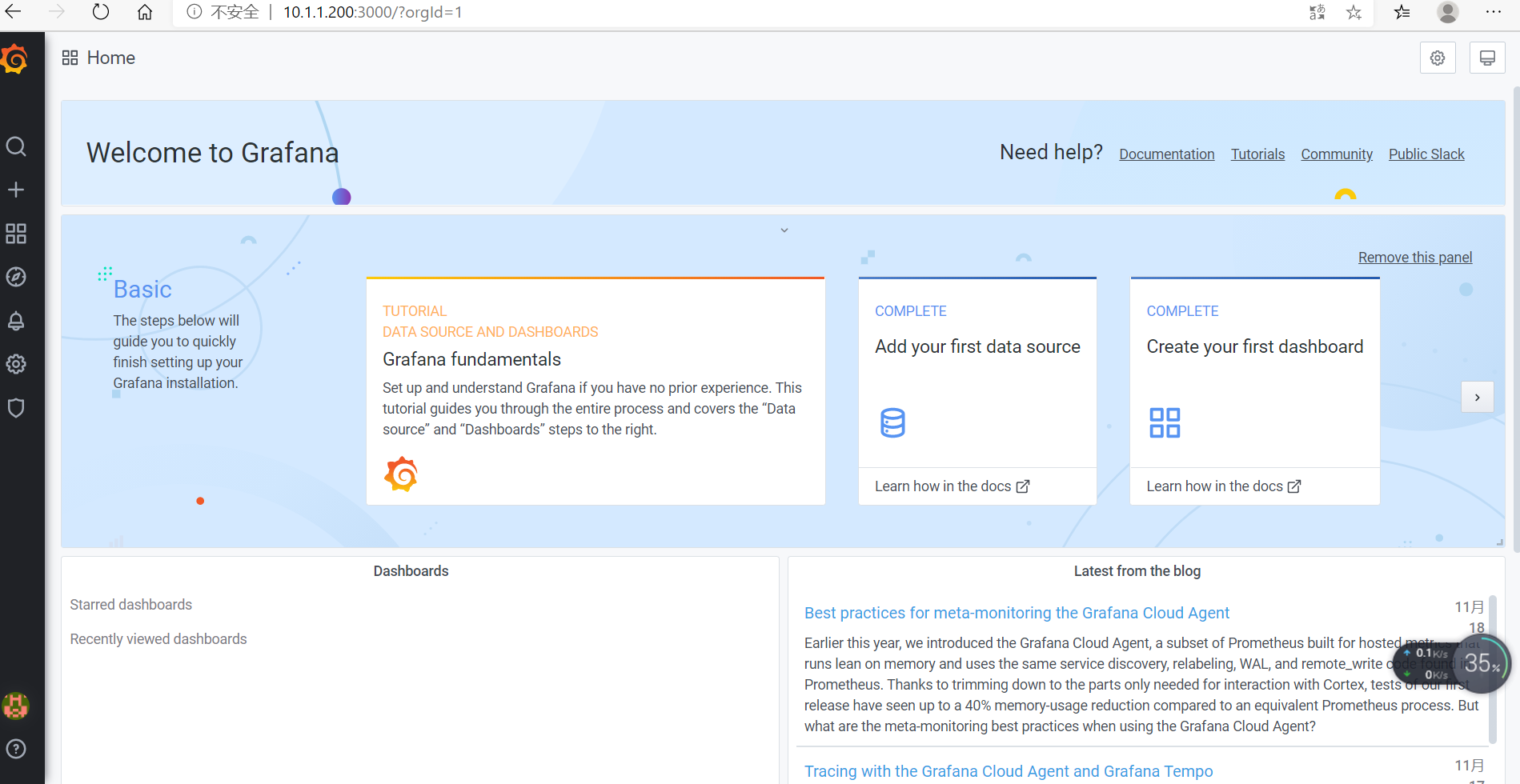

系统默认用户名和密码为admin/admin，第一次登陆系统会要求修改密码，修改密码后登陆，界面显示如下：

安装并激活zabbix插件

1
2
3
4
5
6
[root@zabbix ~]#  grafana-cli plugins list-remote|grep zabbix
id: alexanderzobnin-zabbix-app version: 4.0.1
[root@zabbix ~]# grafana-cli plugins install alexanderzobnin-zabbix-app
installing alexanderzobnin-zabbix-app @ 4.0.1
from: https://grafana.com/api/plugins/alexanderzobnin-zabbix-app/versions/4.0.1/download
into: /var/lib/grafana/plugins

由于某些原因下载速度很慢：
贴心准备下载地址：alexanderzobnin-zabbix-app-4.0.1

上传解压

1
2
3
4
cd /var/lib/grafana/plugins
unzip alexanderzobnin-zabbix-app-4.0.1.zip

systemctl restart grafana-server.service

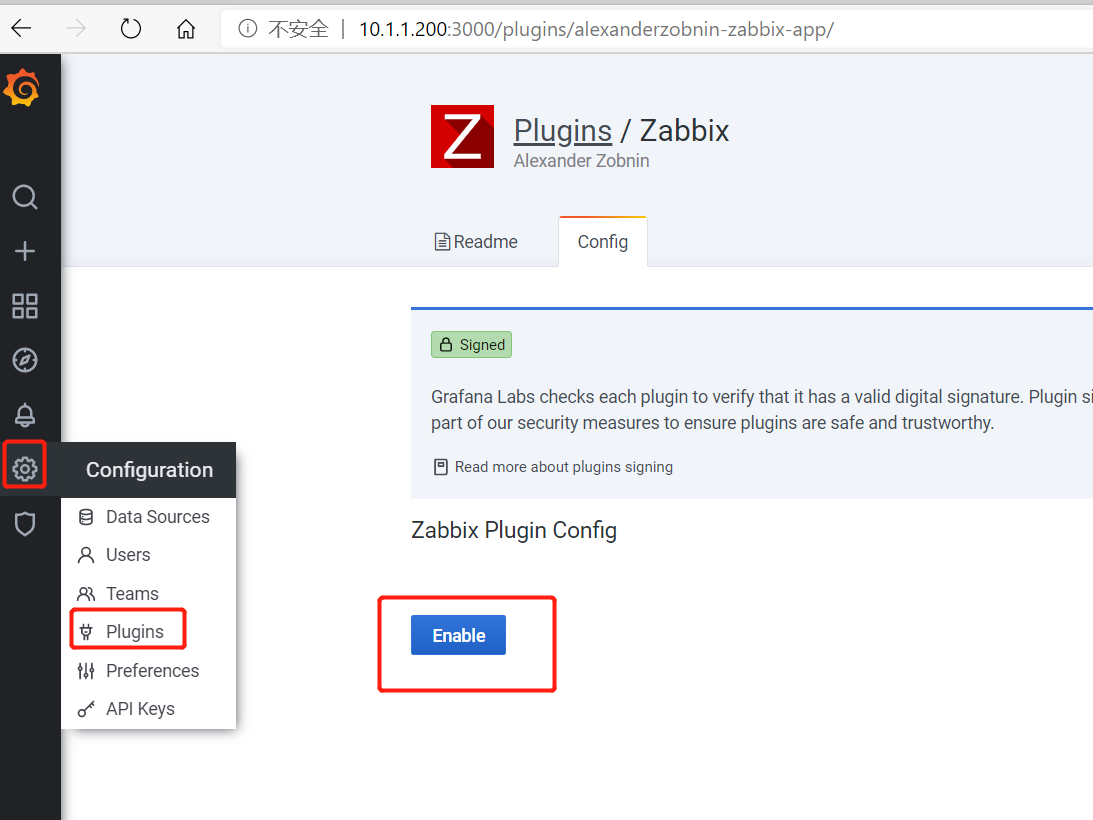

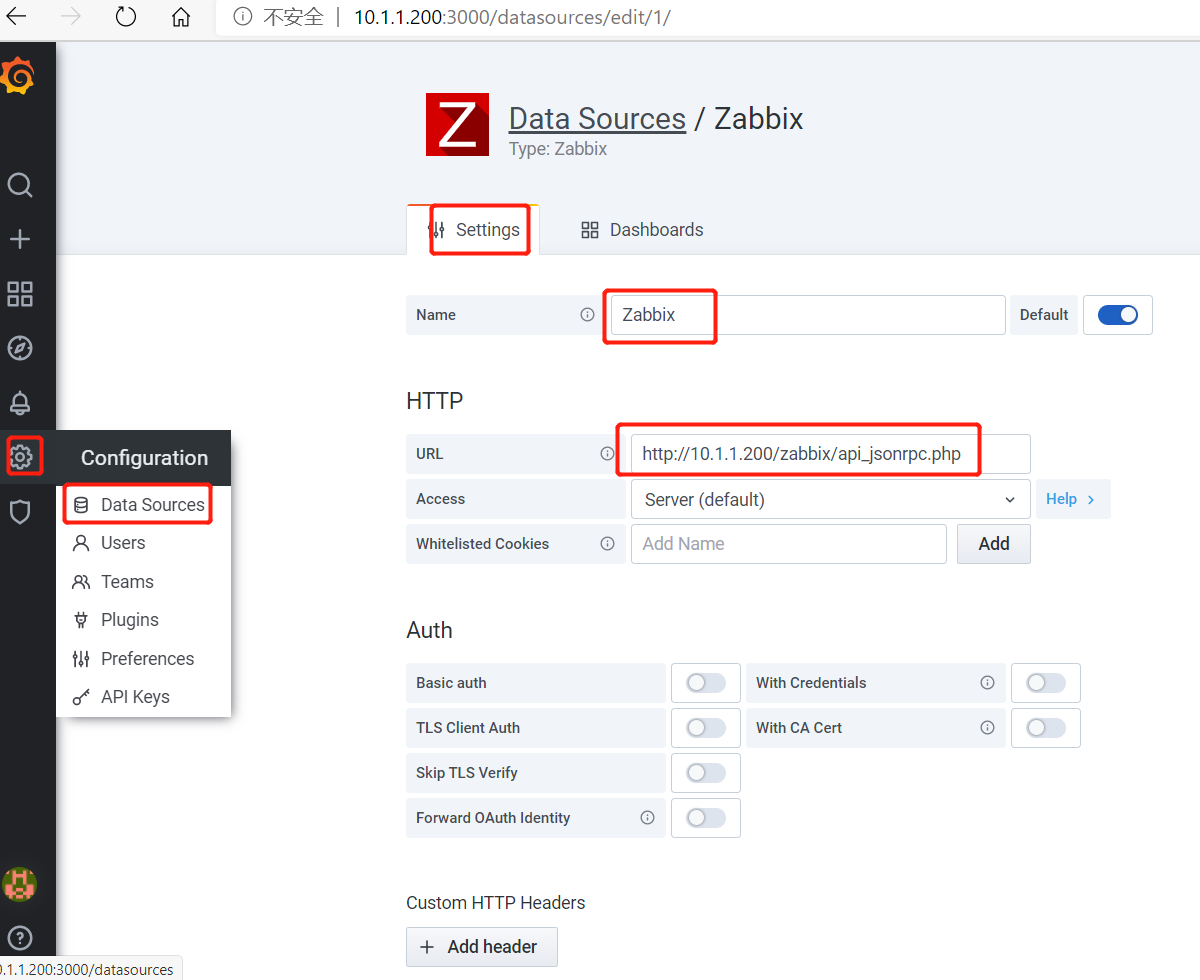

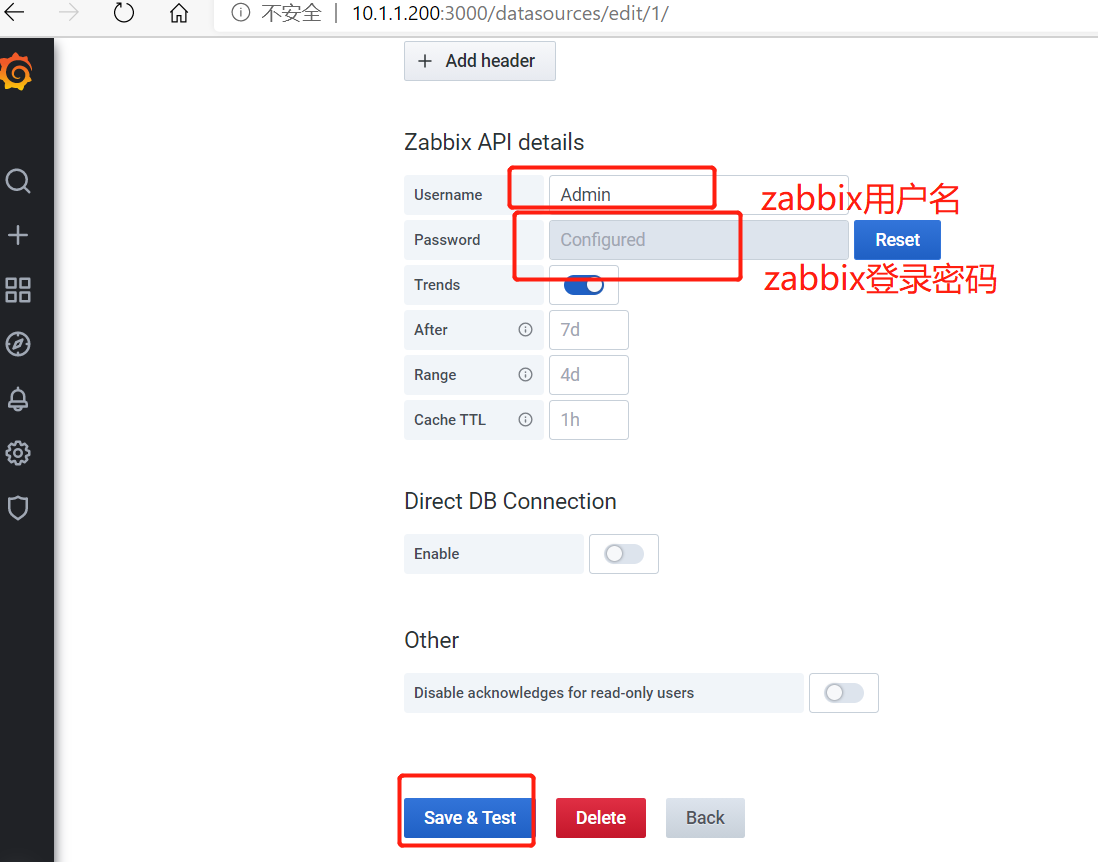

激活Zabbix插件支持

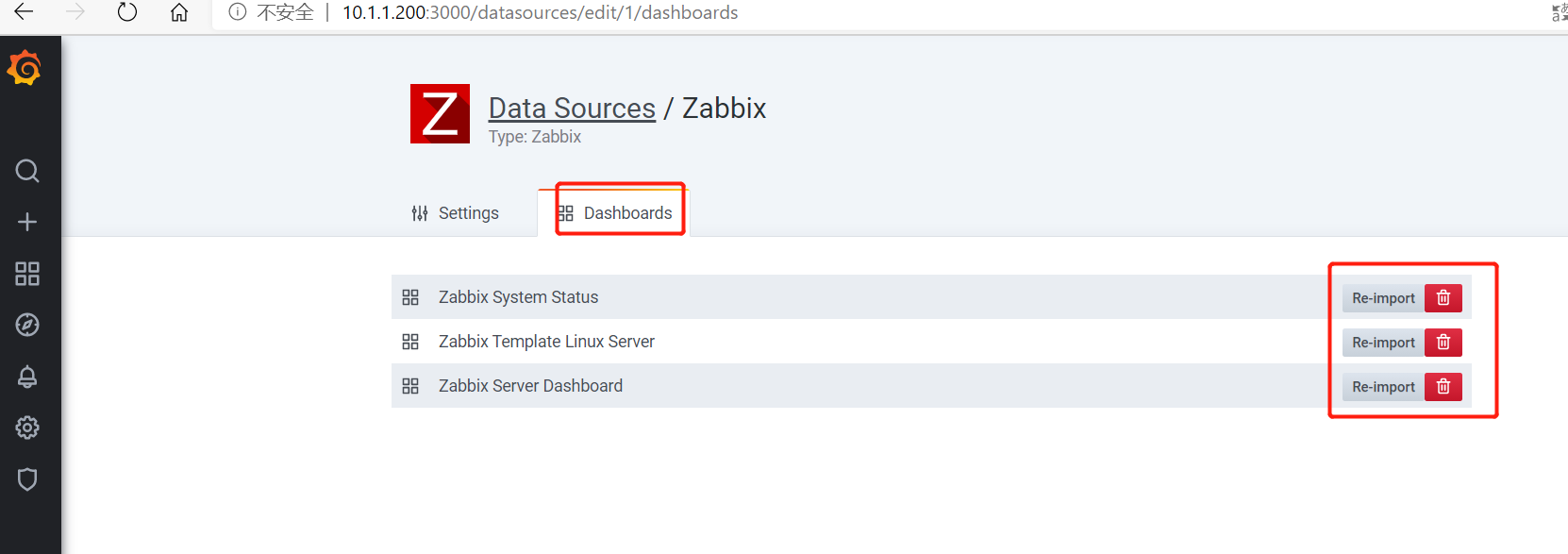

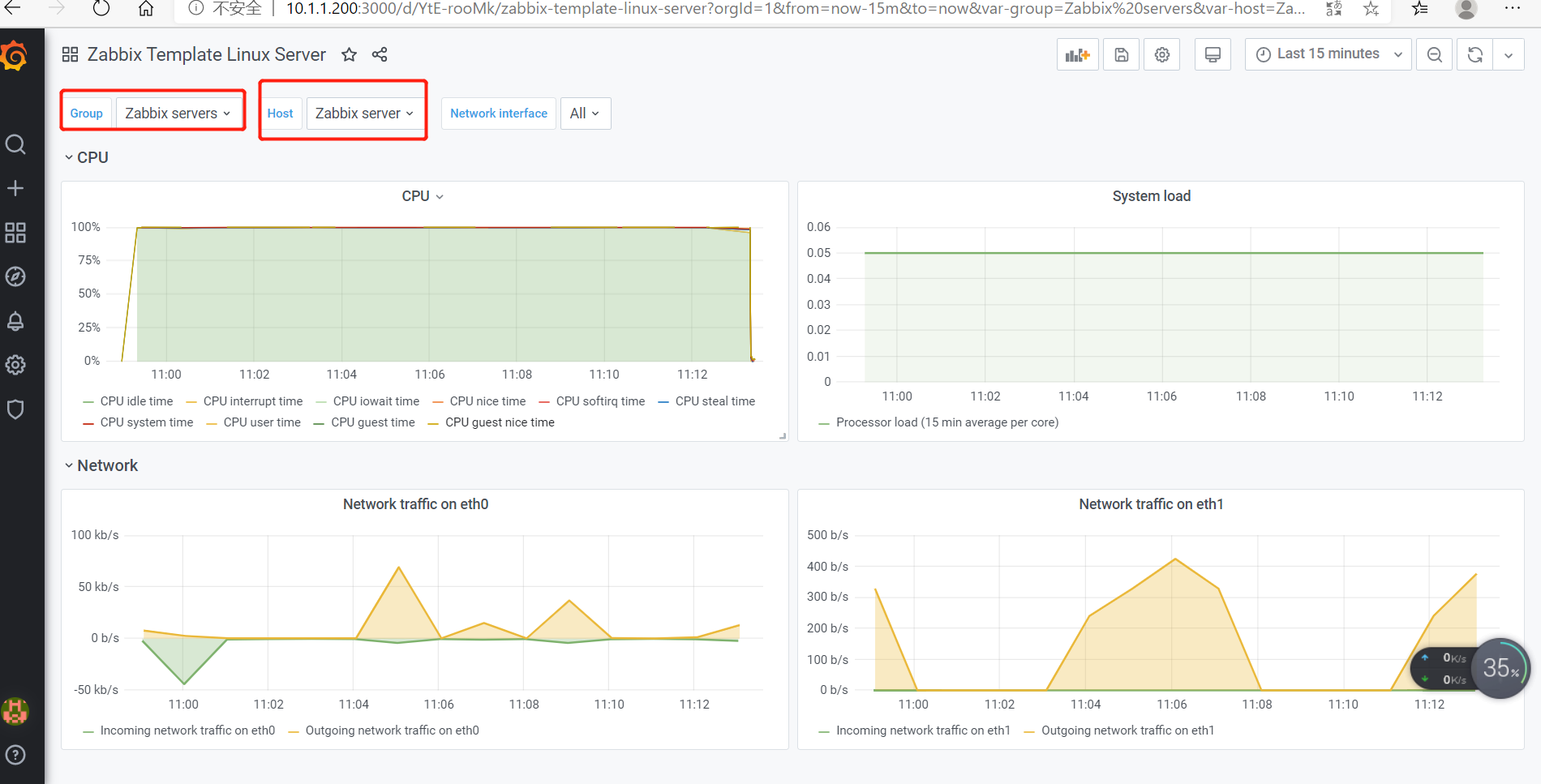

数据展示

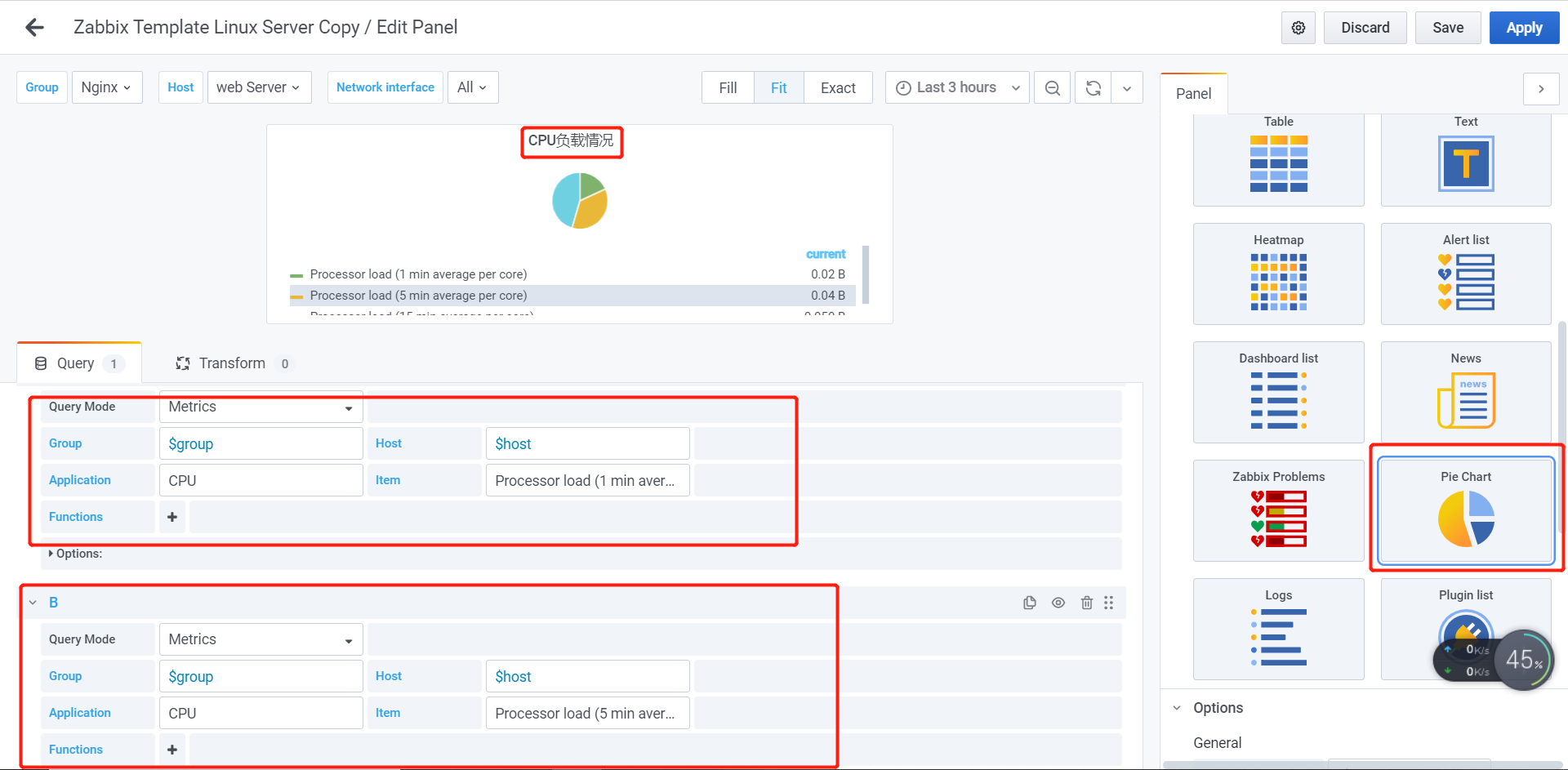

自定义图形饼图

安装插件

在线安装方式

1
grafana-cli plugins install grafana-piechart-panel

离线安装方式

1
2
3
4
wget -nv https://grafana.com/api/plugins/grafana-piechart-panel/versions/latest/download -O /tmp/grafana-piechart-panel.zip
unzip -q /tmp/grafana-piechart-panel.zip -d /tmp
mv /tmp/grafana-piechart-panel-* /var/lib/grafana/plugins/grafana-piechart-panel
systemctl restart grafana-server.service

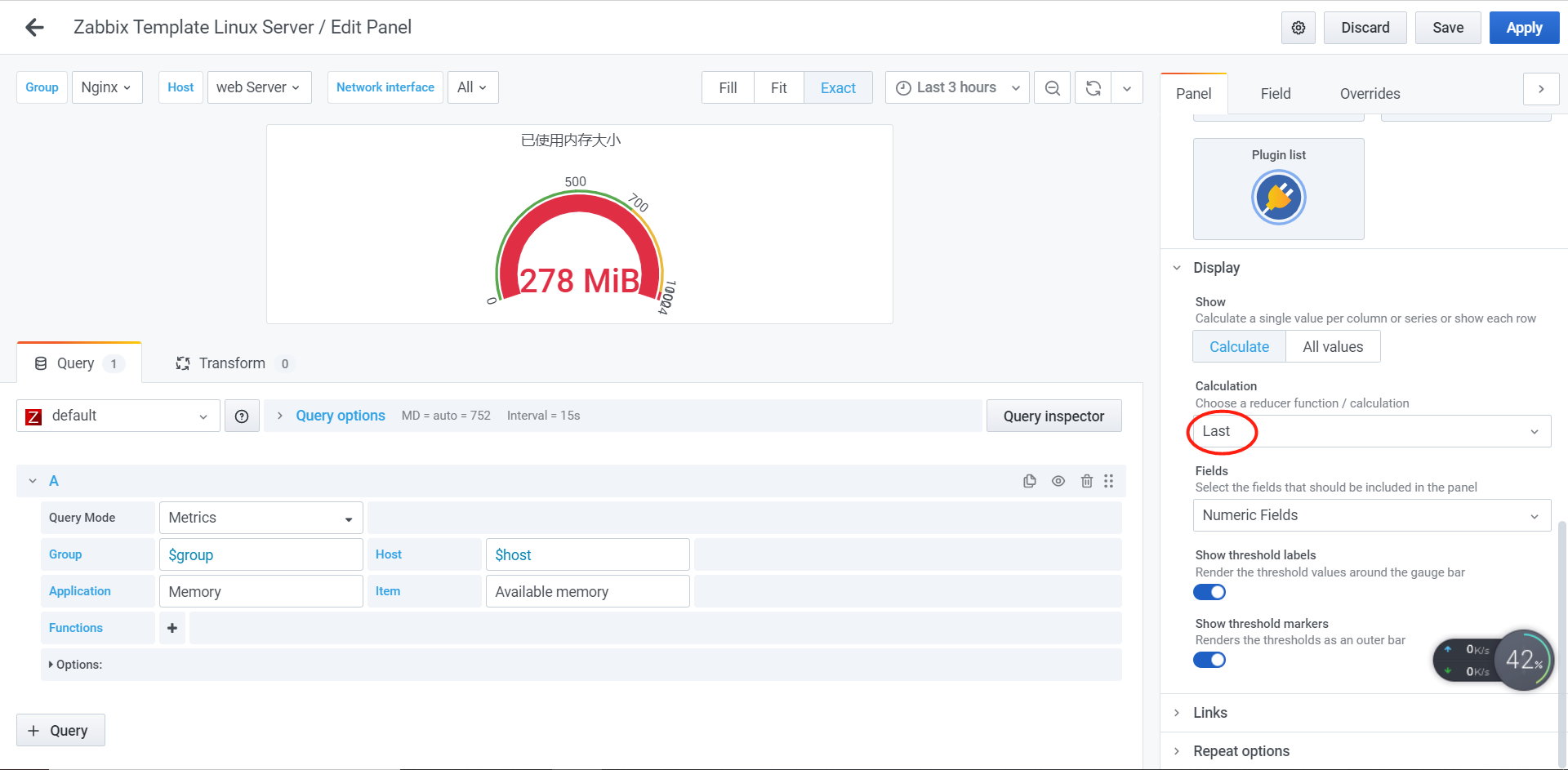

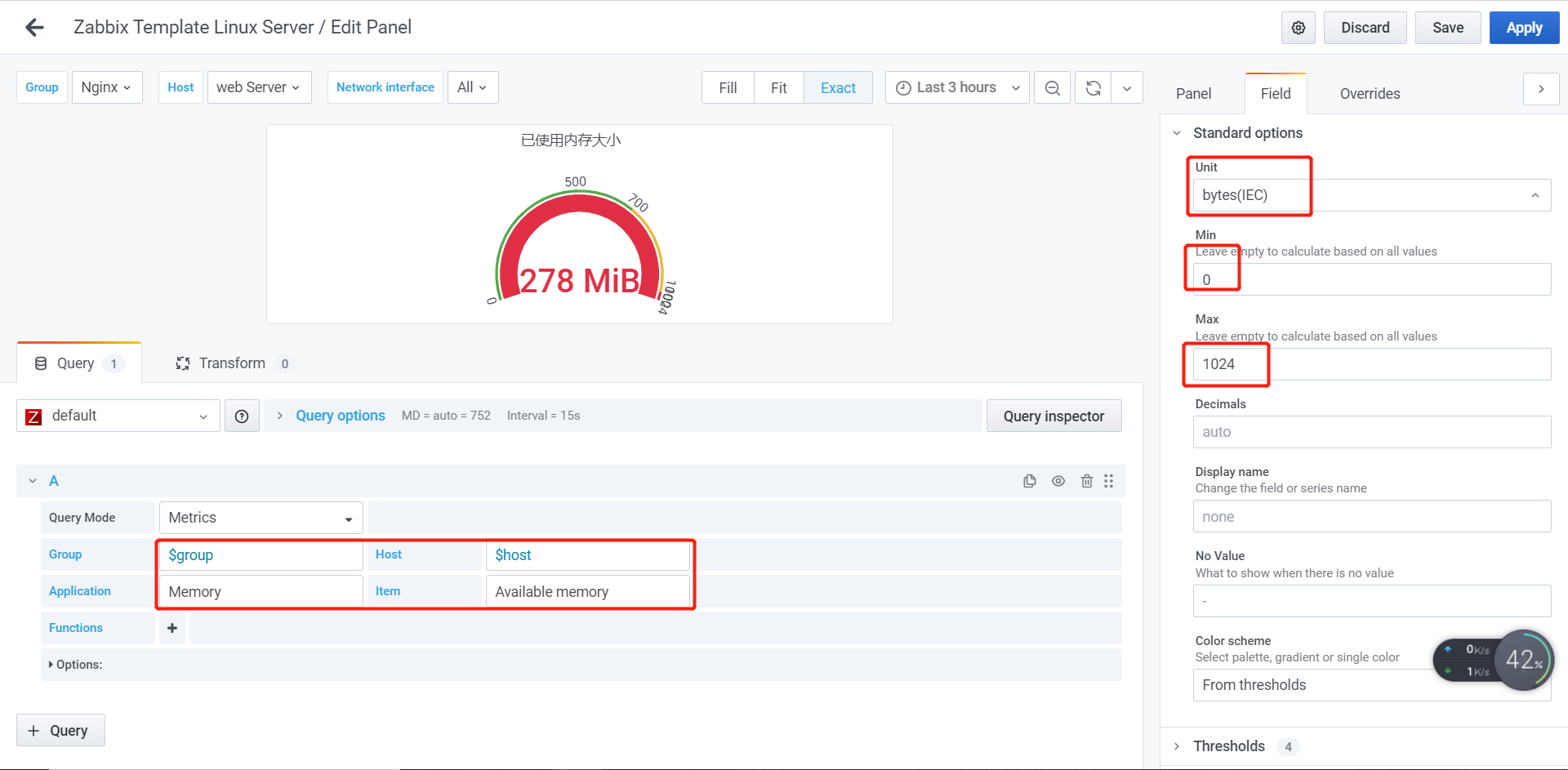

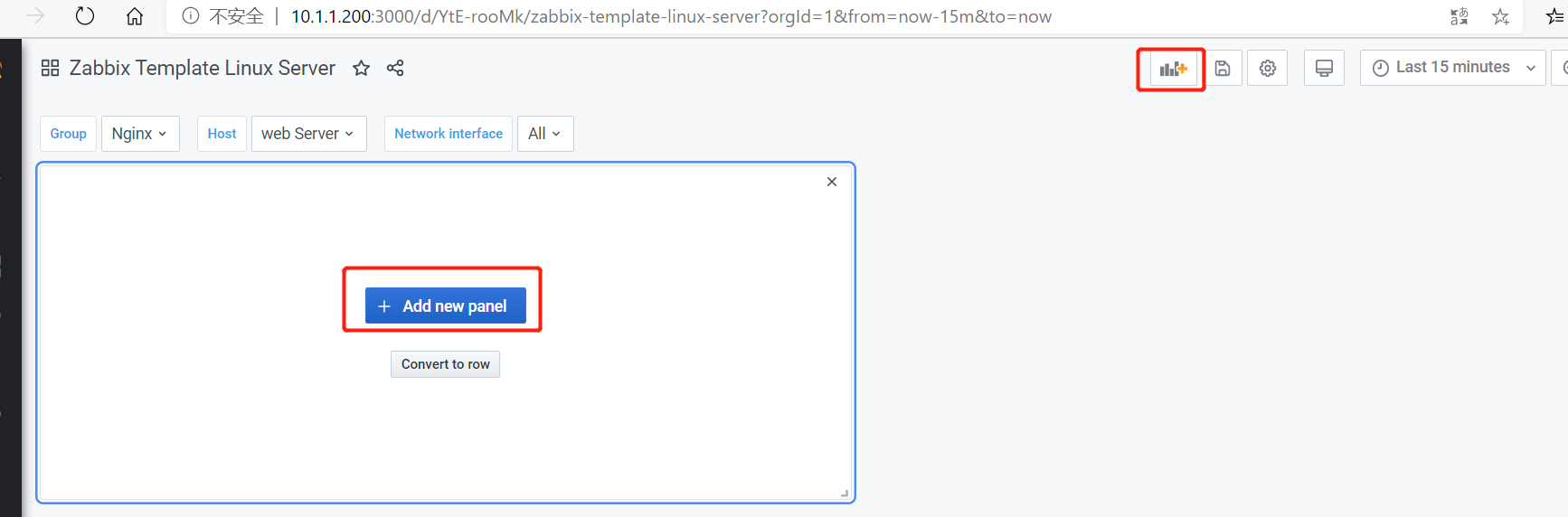

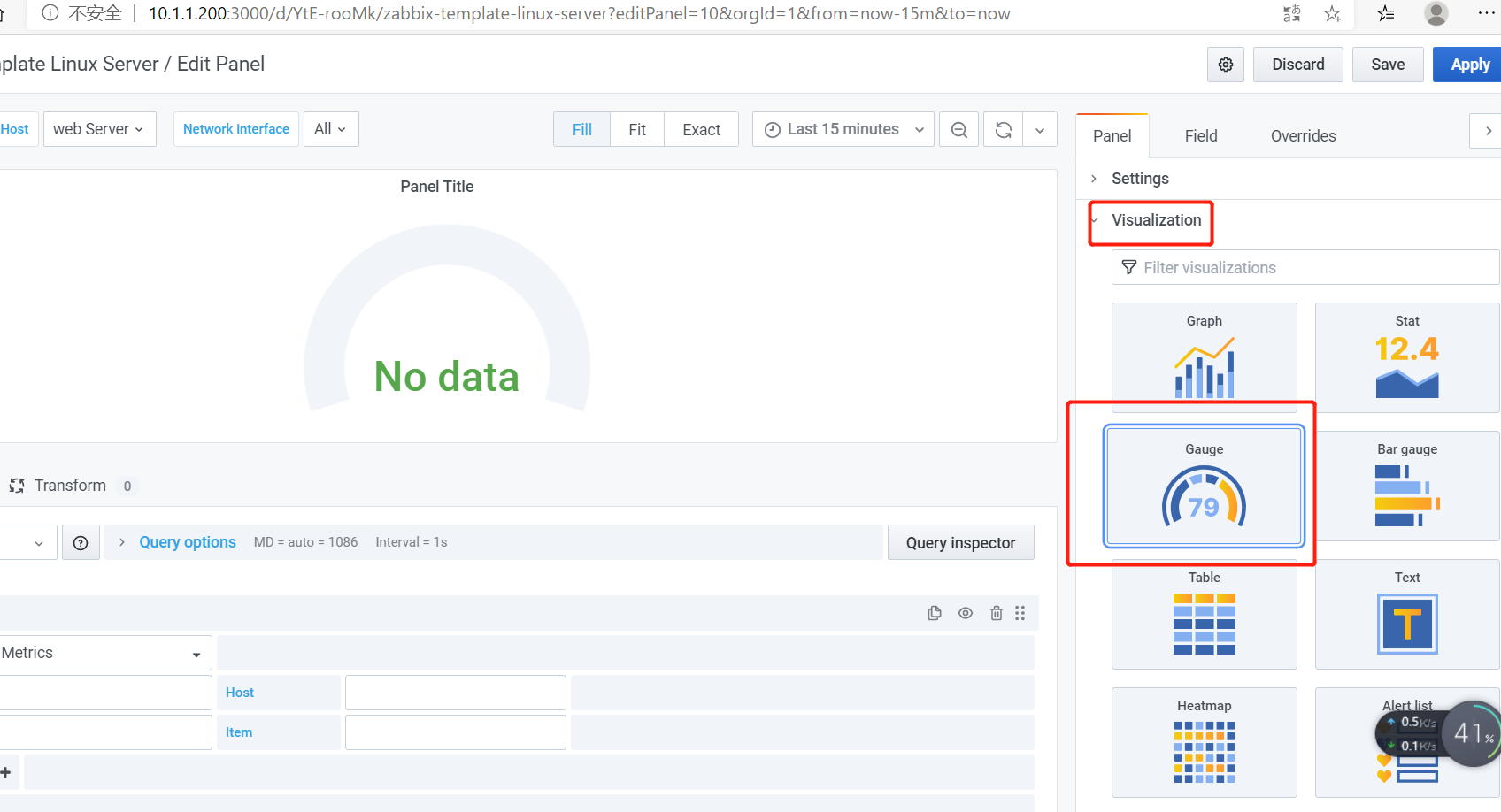

配置图形
